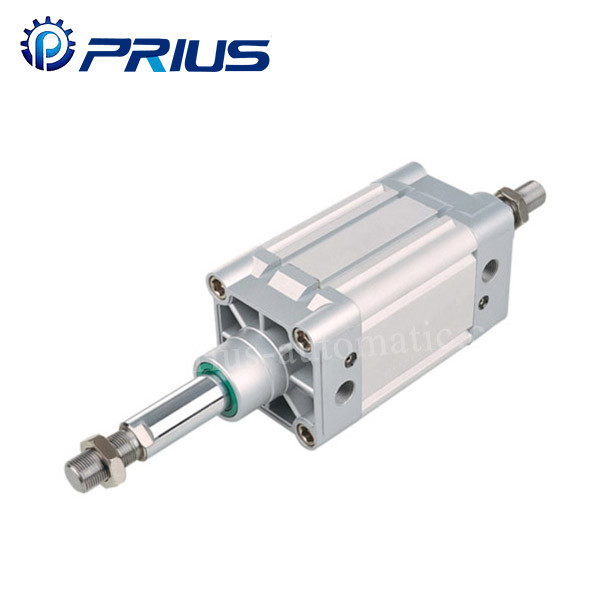

डीएनसी मिकी बोर वायवीय वायु सिलेंडर बोर 32 - 125 मिमी के साथ डबल एक्टिंग
ISO15552 मानक वर्ग DNC डबल एक्टिंग वायवीय हवा सिलेंडर बोर आकार 32mm-125mm उदाहरण के लिए DNC40-50-PPV-A चुंबक और समायोज्य हवा बफर के साथ Festo क्रॉसओवर
त्वरित विवरणः
* आईएसओ 6431/आईएसओ 15552 वीडीएमए 24562 मानक वायवीय हवा सिलेंडर
* सेंसरों की स्थापना के लिए सिलेंडर पर स्लॉट के साथ, सेंसर मॉडल नं. सीएस1-एम
* चुंबक और समायोज्य हवा बफर ढक्कन के साथ
* स्क्वायर बैरल स्टैंडर्ड, इकोनॉमिक मिकी माउस बैरल उपलब्ध है
* पिस्टन रॉड #45 ((ASTM-1045) स्टील क्रोम-प्लेट,स्टेनलेस स्टील ((SS304) पिस्टन रॉड उपलब्ध है
* स्व-चिकित्सीय असर के साथ,चिकित्सीय मुक्त
* बोर आकार 32mm,40mm,50mm,63mm,80mm,100mm,125mm
* सिलेंडर किट, मरम्मत किट और सामान उपलब्ध
* लंबी सेवा जीवन 5000 किमी से अधिक
आदेश कोड
DNC - 63 x 50 -25 一 S - LB- FK - MT
|
चुंबकीय कोड |
|
रॉड एंड फिटिंग प्रकार
रिक्तःमूल प्रकार इक्विपमेंट y.y फिटिंग FH:लेयरिंग फिटिंग FK:फ्लोटिंग फिटिंग
सेंसर
XYC-31R चुंबकत्व स्विच
|
|
|
स्थिर प्रकार
रिक्तःमूल प्रकार LB: फ्रंट एंड बैक फिक्स्ड प्रकार एफए: सामने का कवर फिक्स्ड प्रकार (सामने के फ्लैंज का प्रकार) एफबीःबैक कवर फिक्स्ड प्रकार (पिछला फ्लैंज प्रकार) सीएःबैक कवर स्थिर प्रकार (एकल झुमकी) सीबीःबैक कवर फिक्स्ड टाइप (डबल झुमकी) एसडीबीःबैक कवर फिक्स्ड प्रकार TC:मध्य ट्र्यूनियन प्रकार |
|||
| ट्यूब प्रकार |
रिक्तःचुंबक के बिना
|
||
|
रिक्तःवर्ग प्रकार T:टाय-रॉड प्रकार एमःमिकी माउस प्रकार |
|||
|
स्टोर्क को समायोजित करें |
|||
|
2525 मिमी 50:50 मिमी 75:75 मिमी |
|||
| सीरीज कोड | |||
|
डीएनसीःआईएसओ15552 मानक डबल एक्शन प्रकार DNCD:ISO15552 मानक डबल शाफ्ट, दोहरी भूमिका डीएनसीजेःआईएसओ15552 डबल शाफ्ट के साथ समायोज्य चाल |
|||
विनिर्देश
| बोर (मिमी) | 32 | 40 | 50 | 63 | 80 | 100 | 125 |
| गति पैटर्न | दोहरी कार्रवाई | ||||||
| कामकाजी मध्यम | फितरित हवा | ||||||
| संपीड़न दबाव | 1.5MPa | ||||||
| अधिकतम ऑपरेटिंग दबाव | 1.0MPa | ||||||
| ऑपरेटिंग दबाव | 0.1 एमपीए | ||||||
| बफर | वायु बफर (मानक) | ||||||
| स्थिति तापमान | (5) ~ 70°C | ||||||
| परिचालन गति | 50~800 मिमी/सेकंड | ||||||
| पोर्ट का आकार | G1/8′′ | G1/4′′ | G3/8" | G1/2" | |||
स्ट्रोक
| उबाऊ | मानक स्ट्रोक | बफर स्ट्रोक | स्टोक रेंज |
| 32 | 25 50 80 100 125 160 200 250 320 400 500 | 20 | 10~2000 |
| 40 | |||
| 50 | 22 | ||
| 63 | |||
| 80 | 32 | ||
| 100 | |||
| 125 | 35 |
आंतरिक संरचना
भाग
| नहीं। | पदनाम | नहीं। | पदनाम |
| 1 | पिस्टन रॉड नट | 10 | चुंबक (वैकल्पिक) |
| 2 | पिस्टन रॉड | 11 | पहने अंगूठी |
| 3 | फ्रंट कवर सील रिंग | 12 | बैरल |
| 4 | असर | 13 | पिस्टन |
| 5 | मुखपृष्ठ | 14 | बफर सील |
| 6 | बफरिंग ओ-रिंग | 15 | बफर सुई |
| 7 | ओ-रिंग | 16 | वापस |
| 8 | पिस्टन रॉड ओ-रिंग | 17 | हेक्स सॉकेट स्क्रू |
| 9 | पिस्टन ओ-रिंग | 18 | प्रोफ़ाइल बोल्ट |
समग्र आयाम
आयाम शीट
| बोर/प्रतीक | ए | A1 | A2 | बी | सी | D | ई | F | जी | H | मैं | J | क | L | |
| 32 | 142 | 190 | 185 | 16 | 94 | 30 | 33 | 10 | 25 | 22 | 17 | 6 | M10x1.25 | एम6 | |
| 40 | 159 | 213 | 207 | 20 | 105 | 35 | 34 | 10 | 29.5 | 24 | 17 | 7 | M12x1.25 | एम6 | |
| 50 | 175 | 244 | 233 | 27 | 106 | 40 | 42.5 | 10 | 32 | 32 | 23 | 8 | M16x1.5 | एम8 | |
| 63 | 190 | 258 | 247 | 26 | 122 | 45 | 42 | 10 | 36 | 32 | 23 | 8 | M16x1.5 | एम8 | |
| 80 | 214 | 301 | 288 | 35 | 127 | 45 | 53 | 10 | 37 | 40 | 26 | 10 | M20x1.5 | M10 | |
| 100 | 229 | 321 | 308 | 40 | 137 | 55 | 52 | 10 | 39 | 40 | 26 | 10 | M20x1.5 | M10 | |
| 125 | 277 | 394 | 378 | 46 | 160 | 60 | 71 | 10 | 43.5 | 54 | 40 | 10 | M27x2 | एम12 | |
| बोर/प्रतीक | एम | एन | ओ | पी | Q | आर | एस | टी | यू | वी | W | एक्स | Y | Z | Z1 |
| 32 | 12 | 15 | G1/8 | 5 | 3 | 6.5 | 45 | 32.5 | 12 | 10 | 28 | 4 | 46 | 58.7 | 21 |
| 40 | 12 | 17.5 | G1/4 | 7 | 3 | 7 | 52 | 38 | 16 | 13 | 33 | 4 | 53.7 | 68 | 21 |
| 50 | 12 | 20 | G1/4 | 7 | 3 | 9 | 65 | 46.5 | 20 | 17 | 38 | 4 | 65.8 | 84.5 | 23 |
| 63 | 12 | 22 | G3/8 | 8 | 5 | 9 | 76 | 56.5 | 20 | 17 | 38 | 4 | 79.9 | 99.6 | 23 |
| 80 | 15 | 23 | G3/8 | 10 | 5 | 12 | 94 | 72 | 25 | 22 | 43.5 | 5 | 101.8 | 123.8 | 29 |
| 100 | 15 | 26 | G1/2 | 10 | 5 | 14 | 112 | 89 | 25 | 22 | 47 | 6 | 125.9 | 148.9 | 29 |
| 125 | 20 | 29 | G1/2 | 10 | 5 | 14 | 134 | 110 | 32 | 27 | 53 | 7 | 156.9 | 179.6 | 40.5 |
