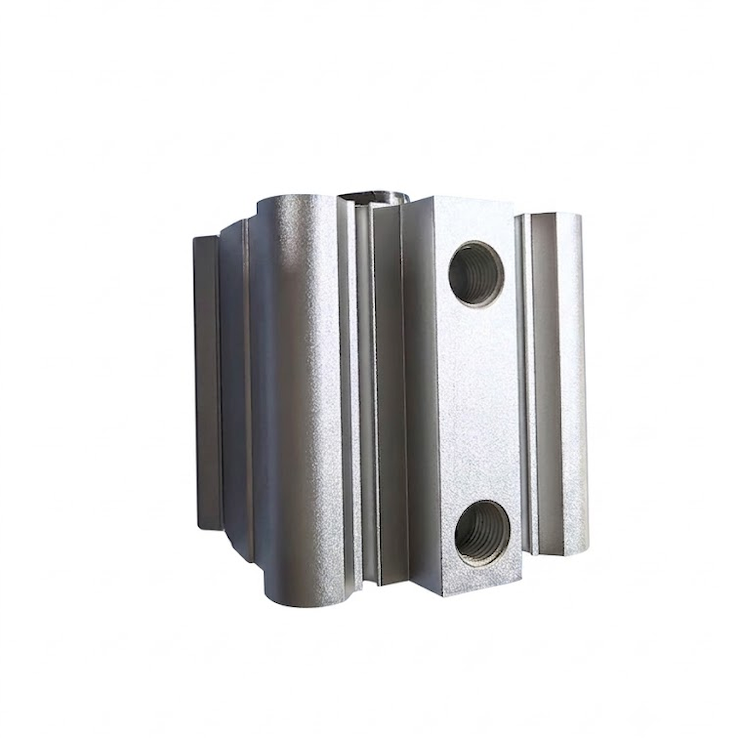

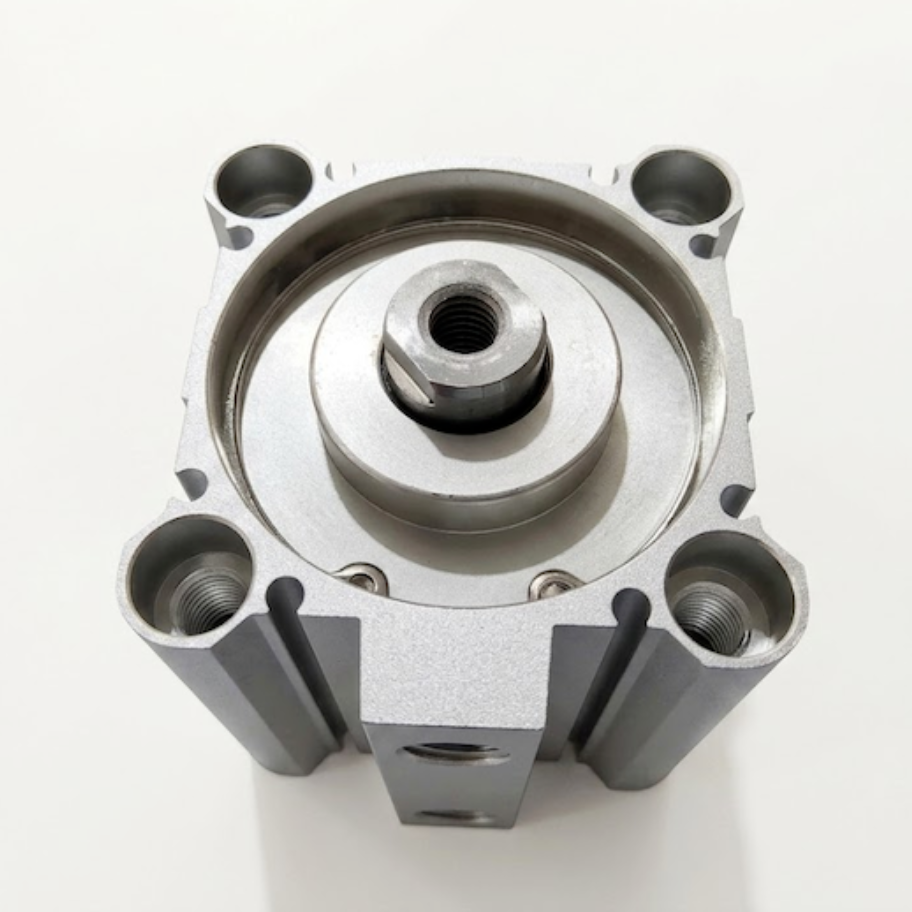

प्रियस CQ2WB श्रृंखलाएक उच्च-प्रदर्शन, जगह बचाने वाला कॉम्पैक्ट वायवीय सिलेंडर है जिसकी विशेषता विशिष्ट हैदोहरी छड़ीऔरदुगना अभिनयविन्यास। आधुनिक औद्योगिक स्वचालन के लिए सटीक रूप से इंजीनियर की गई, यह श्रृंखला असाधारण गैर-घूर्णन सटीकता और पार्श्व भार के प्रतिरोध को सुनिश्चित करते हुए दोनों दिशाओं में समान बल और गति प्रदान करती है।
बोर आकार की व्यापक रेंज के साथΦ12मिमी से Φ100मिमी, CQ2WB श्रृंखला दुनिया भर में पदचिह्न-विवश पैकेजिंग, सेमीकंडक्टर और लिथियम-आयन बैटरी उत्पादन लाइनों के लिए आदर्श विनिमेयता विकल्प है।
उत्पाद का प्रकार:पतले प्रकार का कॉम्पैक्ट वायवीय सिलेंडर
क्रिया मोड:डबल एक्टिंग (एयर एक्सटेंड और एयर रिट्रैक्ट)
दस्ता विन्यास:डबल रॉड (दोहरी आउटपुट शाफ्ट)
बोर आकार (मिमी):12, 16, 20, 25, 32, 40, 50, 63, 80, 100
| बोर का आकार (मिमी) | मानक स्ट्रोक रेंज (मिमी) | रॉड अंत महिला धागा | रॉड एंड मेल थ्रेड (विकल्प एम) | पाइपिंग पोर्ट का आकार |
| 12 | 5, 10, 15, 20, 25, 30 | एम3 × 0.5 | एम5 × 0.8 | एम5 × 0.8 |
| 16 | 5, 10, 15, 20, 25, 30 | एम4 × 0.7 | एम6 × 1.0 | एम5 × 0.8 |
| 20 | 5 से 50 (5 मिमी वृद्धि में) | एम5 × 0.8 | एम8 × 1.25 | एम5 × 0.8 |
| 25 | 5 से 50 (5 मिमी वृद्धि में) | एम6 × 1.0 | एम10 × 1.25 | एम5 × 0.8 |
| 32 | 5 से 100 (5 मिमी वृद्धि में) | एम8 × 1.25 | एम14 × 1.5 | आरसी 1/8 (विकल्प: जी 1/8/एनपीटी 1/8) |
| 40 | 5 से 100 (5 मिमी वृद्धि में) | एम8 × 1.25 | एम14 × 1.5 | आरसी 1/8 (विकल्प: जी 1/8/एनपीटी 1/8) |
| 50 | 10 से 100 (5मिमी/10मिमी वृद्धि में) | एम10 × 1.5 | एम18 × 1.5 | आरसी 1/4 (विकल्प: जी 1/4 / एनपीटी 1/4) |
| 63 | 10 से 100 (5मिमी/10मिमी वृद्धि में) | एम10 × 1.5 | एम18 × 1.5 | आरसी 1/4 (विकल्प: जी 1/4 / एनपीटी 1/4) |
| 80 | 10 से 100 (5मिमी/10मिमी वृद्धि में) | एम16×2.0 | एम22×1.5 | आरसी 3/8 (विकल्प: जी 3/8/एनपीटी 3/8) |
| 100 | 10 से 100 (5मिमी/10मिमी वृद्धि में) | एम20 × 2.5 | एम26 × 1.5 | आरसी 3/8 (विकल्प: जी 3/8/एनपीटी 3/8) |
सिंगल-रॉड सिलेंडर के विपरीत, जहां रॉड की तरफ पिस्टन पर कम सतह क्षेत्र होता है, डबल रॉड डिज़ाइन दोनों तरफ समान सतह क्षेत्र प्रदान करता है। यह गारंटी देता है कि विस्तार बल/गति और प्रत्यावर्तन बल/गति पूरी तरह सममित रहती है।
दोहरी-रॉड तंत्र स्वाभाविक रूप से झुकने वाले क्षणों को समान रूप से वितरित करता है। यह संरचनात्मक लाभ CQ2WB श्रृंखला को पार्श्व विक्षेपण और मरोड़ वाले तनाव के लिए उत्कृष्ट प्रतिरोध प्रदान करता है, जो इसे भारी साइड-लोड सामग्री हैंडलिंग के लिए बेहतर बनाता है।
छोटा, पतला सिलेंडर ब्लॉक कॉम्पैक्ट रोबोटिक ग्रिपर्स, चिकित्सा उपकरण और मशीनरी बाड़ों में निर्बाध एकीकरण की अनुमति देता है जहां मानक टाई-रॉड सिलेंडर फिट नहीं हो सकते हैं।
PRIUS CQ2WB श्रृंखला के कॉम्पैक्ट वायवीय सिलेंडरों पर कई स्मार्ट-विनिर्माण क्षेत्रों में बहुत अधिक भरोसा किया जाता है:
लिथियम-आयन बैटरी विनिर्माण:सेल असेंबली और स्टैकिंग के दौरान उच्च आवृत्ति क्लैंपिंग और पोजिशनिंग मॉड्यूल।
सेमीकंडक्टर और इलेक्ट्रॉनिक्स असेंबली:सटीक घटक पिक-एंड-प्लेस तंत्र के लिए न्यूनतम गतिज कंपन की आवश्यकता होती है।
स्वचालित निरीक्षण जिग्स:यांत्रिक प्रतिक्रिया के बिना लक्ष्य भागों के विरुद्ध परीक्षण जांच को सटीक रूप से संरेखित करना।
पैकेजिंग और लेबलिंग मशीनरी:मल्टी-पोजीशन सॉर्टिंग गेट और शॉर्ट-स्ट्रोक पुशर।
ए:CQ2WBपिस्टन पर किसी भी अंतर्निर्मित चुंबकीय रिंग के बिना मानक संस्करण है, जो थोड़ा हल्का वजन प्रदान करता है।CDQ2WBपिस्टन बॉडी के अंदर एक एकीकृत चुंबक की सुविधा है, जो डेवलपर्स को बाहरी ऑटो स्विच (जैसे चुंबकीय निकटता सेंसर) को बॉडी खांचे पर माउंट करने की अनुमति देता है (जेडकोड) स्ट्रोक सीमा की निगरानी के लिए।
ए:नहीं, प्रत्येक PRIUS कॉम्पैक्ट सिलेंडर को फ़ैक्टरी असेंबली के दौरान प्रीमियम, पहनने के लिए प्रतिरोधी सिंथेटिक ग्रीस के साथ पूर्व-चिकनाई किया जाता है। यह शुष्क, गैर-चिकनाई वाली संपीड़ित हवा पर सुरक्षित रूप से और कुशलता से चल सकता है, जिससे रखरखाव ओवरहेड काफी कम हो जाता है।
ए:हाँ। जबकि आरसी धागे को मध्यम से बड़े बोर आकार के लिए मानक के रूप में मशीनीकृत किया जाता है, हम प्रदान कर सकते हैंजी थ्रेड्स (टीएफ)औरएनपीटी धागे (टीएन)विशेष इंजीनियरिंग अनुरोध पर क्षेत्रीय पाइप फिटिंग मानकों का अनुपालन करना।
घटक विनिमेयता:कॉम्पैक्ट पतले सिलेंडरों के लिए अंतरराष्ट्रीय मानकीकृत आयामों से पूरी तरह मेल खाता है।
100% प्री-शिपमेंट निरीक्षण:प्रत्येक इकाई अनिवार्य फ़ैक्टरी प्रेशर होल्ड, सीलिंग अखंडता और कम दबाव रिसाव परीक्षणों से गुजरती है।
तकनीकी लेखक:दस्तावेज़ PRIUS न्यूमेटिक इंजीनियरिंग ग्रुप द्वारा तैयार और प्रमाणित।
3डी सीएडी समर्थन:के लिए।कदमया.आईजीएसमॉडल निर्माण, कृपया अपने अंतिम मॉडल कॉन्फ़िगरेशन स्ट्रिंग के साथ हमारे इंजीनियरिंग विभाग को ईमेल करें।
