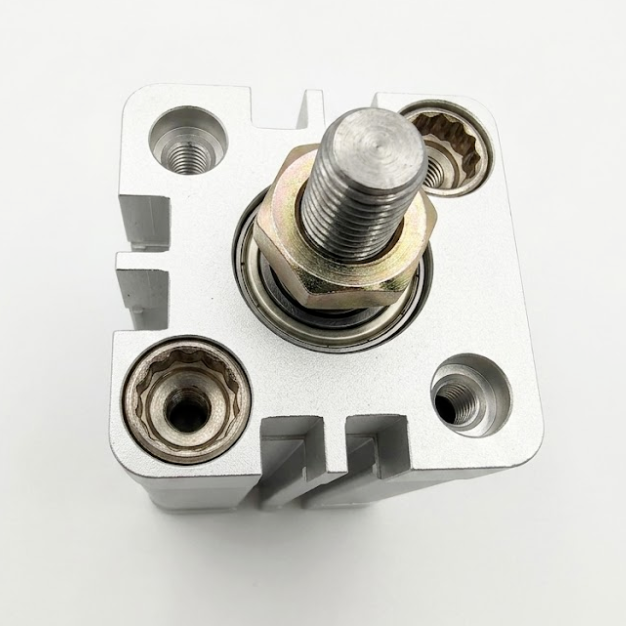

एसीई सीरीज कॉम्पैक्ट वायवीय सिलेंडरइसे कड़ाई से अंतर्राष्ट्रीय के अनुसार डिज़ाइन किया गया हैआईएसओ 21287 मानक, वैश्विक स्वचालित असेंबली नेटवर्क में असाधारण आयामी क्रॉस-ब्रांड विनिमेयता सुनिश्चित करना। अत्यधिक स्थान-कुशल वास्तुकला की विशेषता के साथ, ACE श्रृंखला एक प्रदान करती हैमहत्वपूर्ण स्थान-बचत लाभमानक आईएसओ 15552 टाई-रॉड सिलेंडर की तुलना में।
निम्नलिखित डेटा PRIUS ACE कॉम्पैक्ट सिलेंडर परिवार की मानकीकृत परिचालन सीमाओं को दर्शाता है:
| पैरामीटर | विशिष्टता विवरण |
| बोर आकार (मिमी) |
12, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125 |
| प्रूफ का दबाव |
1.5 एमपीए (215 पीएसआई) |
| परिचालन तापमान |
-20°C से 70°C |
| स्पीड रेंज (डबल एक्टिंग) |
30 से 500 मिमी/सेकेंड |
| स्पीड रेंज (एकल अभिनय) |
50 से 500 मिमी/सेकेंड |
| पाइपिंग पोर्ट का आकार (बोर 12-25) |
M5×0.8 |
| पाइपिंग पोर्ट का आकार (बोर 32-100) |
जी1/8" |
| पाइपिंग पोर्ट का आकार (बोर 125) |
जी1/4" |
| थ्रेड मानक विकल्प |
पीटी थ्रेड, एनपीटी थ्रेड, जी थ्रेड |
मॉडल प्रकार द्वारा मानक स्ट्रोक मैट्रिक्समानक कॉम्पैक्ट (एसीई):बोर 12-16 (अधिकतम स्ट्रोक 30-75 मिमी) | बोर 20-25 (अधिकतम स्ट्रोक 100-150 मिमी) | बोर 32-125 (अधिकतम स्ट्रोक 200-300 मिमी).
एकल अभिनय मॉडल (एएसई/एटीई):बोर 12 (अधिकतम स्ट्रोक 10 मिमी) | बोर 16-100 (अधिकतम स्ट्रोक 25 मिमी).
निर्देशित कॉम्पैक्ट मॉडल (टीएसीई/टीएसीईडी):पिस्टन छड़ों को घूर्णी तनाव से पूरी तरह से अलग करने के लिए अंतर्निर्मित गाइड छड़ें। अधिकतम स्ट्रोक 100 मिमी तक.
एडजस्टेबल स्ट्रोक डबल रॉड (एसीईजे):10 मिमी, 20 मिमी, 30 मिमी, 40 मिमी, 50 मिमी, 75 मिमी और 100 मिमी सहित अनुकूलन योग्य स्ट्रोक समायोजन श्रेणियों की अनुमति देता है.
विशाल 50% स्थान अनुकूलन:इसका कॉम्पैक्ट पदचिह्न निर्बाध रूप से तंग बाड़ों में एकीकृत होता है, जिससे पारंपरिक आईएसओ 15552 डिजाइनों की तुलना में महत्वपूर्ण स्थापना स्थान की बचत होती है।.
अल्ट्रा-टिकाऊ हार्ड-एनोडाइज्ड बैरल:सिलेंडर ब्लॉक की आंतरिक दीवार मशीनिंग के बाद एक उन्नत हार्ड-एनोडाइजिंग उपचार से गुजरती है, जो महान पहनने के प्रतिरोध और लंबे समय तक परिचालन जीवनकाल की गारंटी देती है।.
उन्नत डबल-लिप द्विदिशात्मक सील:पिस्टन रॉड एक एकीकृत तेल-भंडारण फ़ंक्शन के साथ एक संरचनात्मक द्विदिश सील का उपयोग करता है, जो कम शुरुआती दबाव और स्थिर सीलिंग सुनिश्चित करता है.

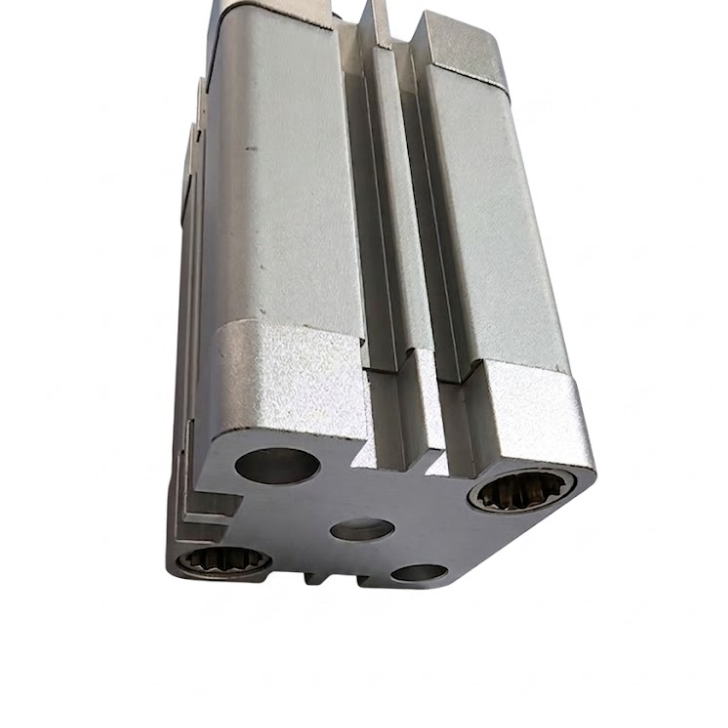

एकीकृत सेंसर ग्रूव्स:एल्यूमीनियम एक्सट्रूज़न प्रोफ़ाइल के तीन किनारों में अंतर्निहित निकटता सेंसर स्लॉट हैं, जो अतिरिक्त ब्रैकेट के बिना फ्लश सेंसर को माउंट करने की अनुमति देते हैं.
मजबूत थ्रेडेड एंड कैप्स:आगे और पीछे के कैप को उच्च शक्ति वाले स्क्रू-थ्रेडेड जोड़ों के माध्यम से सुरक्षित किया जाता है, जिससे रखरखाव की पहुंच और शरीर की ताकत में काफी सुधार होता है।.
लिथियम-आयन बैटरी पैक उत्पादन:उच्च-आवृत्ति सेल सॉर्टिंग, पोजिशनिंग जिग्स और क्लैंपिंग मॉड्यूल।
सेमीकंडक्टर असेंबली लाइन्स:कॉम्पैक्ट इलेक्ट्रॉनिक घटक पिक-एंड-प्लेस ग्रिपर्स को पूर्ण यांत्रिक स्थिरता की आवश्यकता होती है।
स्वचालित चिकित्सा उपकरण:अंतरिक्ष-सीमित प्रयोगशाला तरल हैंडलिंग कुल्हाड़ियाँ और फार्मास्युटिकल पैकिंग गियर।
परिशुद्धता परीक्षण फिक्स्चर:वेग झटके के बिना नाजुक वर्कपीस के खिलाफ परीक्षण जांच का सटीक संरेखण।
प्रश्न: क्या ये सिलेंडर गैर-चिकनाई वाले वायु आपूर्ति नेटवर्क को संभाल सकते हैं?
ए:हाँ। PRIUS ACE श्रृंखला में उच्च-ग्रेड फ़ैक्टरी प्री-स्नेहन की सुविधा है, जो शुष्क, गैर-चिकनाई वाले संपीड़ित वायु ग्रिड पर अत्यधिक कुशल प्रदर्शन की अनुमति देती है।
प्रश्न: मैं स्थिति फीडबैक क्षमताओं वाला मॉडल कैसे ऑर्डर करूं?
ए:प्रत्यय जोड़ें "एस"चुंबकीय कोड स्लॉट में (उदाहरण के लिए, ACE20x30-S) एक आंतरिक स्थायी चुंबकीय रिंग निर्दिष्ट करने के लिए, फ्लश-माउंटेड निकटता स्विच के साथ संगत.
प्रश्न: क्या कस्टम माउंटिंग ब्रैकेट उपलब्ध हैं?
ए:हाँ, PRIUS फ़्लैंजेस (FA/FB), फ़ुट ब्रैकेट्स (LB), क्लीविस माउंट्स (CA/CB/CR), और ट्रूनियन्स सहित पूर्ण सहायक सहायता प्रदान करता है।.
